KNX

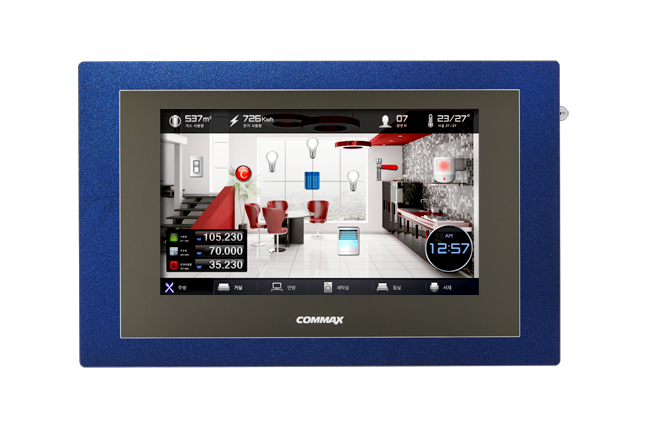

KNX FLATCKN-1020SK

Система COММAX KNX, со встроенной шиной KNX, первая в мире сенсорная панель, работающая на базе ОС Android. Пользователи могут использовать запатентованное ПО для развития управления. Однако открытая архитектура позволяет также написать собственное ПО для управления.

Для придания панели современного дизайна используется закаленное стекло.

  • 제품썸네일이미지
  • 제품썸네일이미지
  • 제품썸네일이미지
  • 제품썸네일이미지

Характеристики

  • Использование закаленного стекла Использование закаленного стекла

    Для придания лоска интерьеру в дизайне панели используется закаленное стекло с покрытием «анти-отпечаток»

  • Инструмент для редактирования на базе ОС ANDROID Инструмент для редактирования на базе ОС ANDROID

    Инструмент для редактирования обеспечивает простой графический интерфейс и функцию «drag-and-drop» для простоты конфигурирования.

  • Умный тач-пад Умный тач-пад

    Используется полностью емкостная сенсорная панель.

  • Интеллектуальная система управления Интеллектуальная система управления

    Интегрированное управление комплекса зданий посредством интеллектуальной системы управления.

  • Освещение Освещение

    Четырехстороняя подсветка для создания эмоционально-окрашенного пространства.

  • Развитие среды на базе SDK Развитие среды на базе SDK

    KNX Android SDK поставляемый СОММАХ,обеспечивает ту же среду программирования, что и ОС Android.

  • Элегантный синий Элегантный синий

    Создайте роскошную атмосферу с элегантым синим от COММAX.

Функции

· Управление : освещение/жалюзи/затвор/система отопления, вентиляции и кондиционирования воздуха / дистанционное управление/видео / аудио/домашняя бытовая техника
· ECO : управление энергосбережением/интеграция с электросчетчиком
· Безопасность : Наблюдение/контроль /система контроля доступа

Размеры

Напряжение
постоянное 14 В/2A
ЖК-дисплей
1020SK: 10.1 дюйма ЖК
700SK: 7 дюйма ЖК
Тип крепления
врезное крепление
Рабочие температуры
0℃~40℃
Проводка
LAN (CAT.5e)
Передача данных
TCP/IP, RS 485
Операционная система
Android
Память
DDR 256 Мбайт
Хранение
512 МB High Speed Nand Flash
Сенсорная панель
емкостная
Разрешение
800×480 или 1024×600
ЛВС
Ethernet 100M
Поддержка беспроводного соединения
ИК /Zigbee (опция)
Датчики
магнитный датчик/ датчик детекции движения/
кнопка экстренной ситуации / датчик утечки газа
Матрица
1.5 мп встроенная C-МOS (опция)
Размеры (мм)
CKN-1020SK: 361 (Ш)×238 (В)×22 (65 )(Г)
CKN-700SK: 257 (Ш)×183 (В)×22 (65)(Г)
Отвестрие для установки (мм)
1020SK: 270 (Ш)×164 (В)
700SK: 209 (Ш)×133 (В)
Размеры монтажного короба (мм)
400 (Ш)×236 (В)×100 (Г)

Монтажные чертежи и Меры предосторожности

CAUTIONS FOR INSTALLATION
  • Рабочий диапазон (область) от L2 S/W до настенной панели – 100 м.
  • Установите номер здания так, чтобы он не перекрывался с номером квартиры.
  • Если вы проводите установку самостоятельно, используйте приложенную схему при сверлении отверстий.
  • Опасайтесь поврежедний.
  • Необходим отдельный источник питания, если подключается больше двух магнитных датчиков и датчиков движения.
  • Рекомендуемая высота установки 1,450 мм от центра ЖК-монитора до земли.
  • Используйте выделенные линии

Конфигурации системы

Электрические схемы

CAUTIONS FOR INSTALLATION
  • Please be cautions with polarity.
  • Power on after.
  • Use dedicated lines.

Аксессуары

ACCESSORY CONTENTS QUANTITY(EA)
Разъем Разъем. 2p×300мм
разъем. 3p (3.96)×250мм
разъем. 3p×300мм
разъем. 4p×300мм
разъем. 5p×300мм
разъем. 8P×300мм
2
1
1
1
2
1
Крепеж для настенного кронштейна FHМ 4×50 ZnY 4
Крепеж панели PHM 3×6 ZnY 1
