KNX

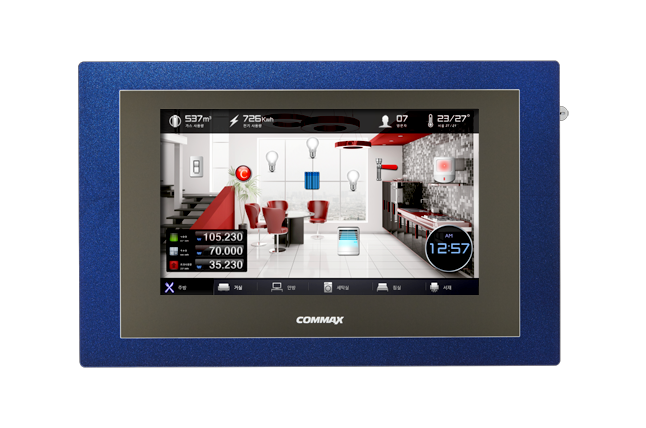

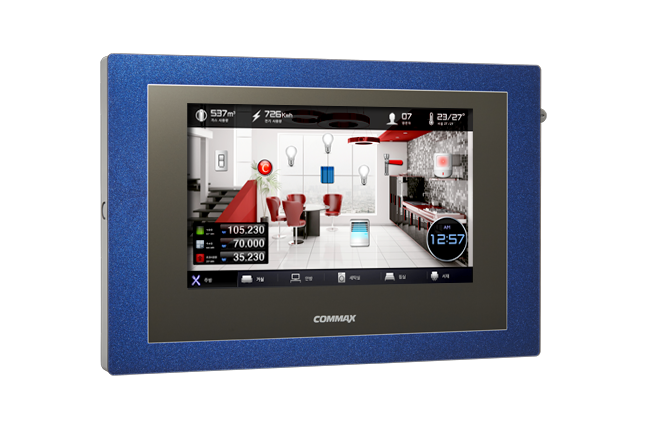

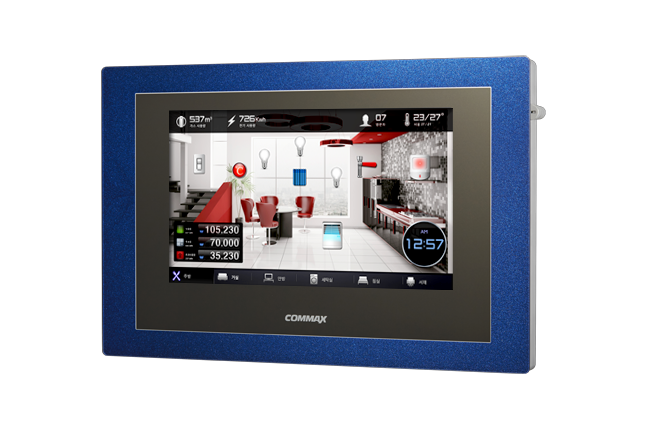

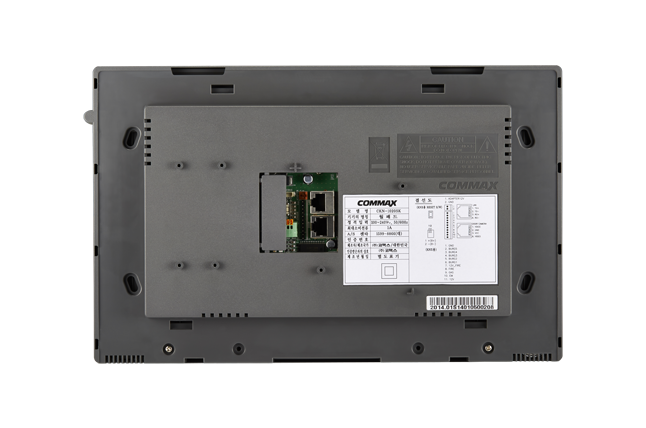

KNX FLATCKN-1020SK

COMMAX KNX PLANO, incrustado con KNX TP (Par Trenzado), ES EL PRIMER PANEL TÁCTIL EN EL MUNDO, CON BASE EN ANDROID OS.
Los usuarios pueden utilizar el software COMMAX de propietario para desarrollar aplicaciones. Sin embargo, teniendo una arquitectura abierta permite a los usuarios escribir sus propias aplicaciones.
Y EL PRIMER DISEÑO DEL MUNDO DE CRISTAL TEMPLADO
Se aplica para un look moderno.

  • 제품썸네일이미지
  • 제품썸네일이미지
  • 제품썸네일이미지
  • 제품썸네일이미지

Características

  • TEMPERED GLASS APPLICATION TEMPERED GLASS APPLICATION

    Tempered glass with AF(Anti-Fingerprinting)is applied to upgrade your home with a luxurious interior.

  • EDITING TOOL BASED ON ANDROID OS EDITING TOOL BASED ON ANDROID OS

    The editing tool provides a simple GUI and a drag-and -drop function for an easy configuration.

  • SMART TOUCH SMART TOUCH

    Full capacitive touch method applied with a design of convenience.

  • INTELLIGENT CONTROL SYSTEM INTELLIGENT CONTROL SYSTEM

    An integrated control of building complexes through the Intelligent Control System.

  • EMOTIONAL MOOD LIGHT EMOTIONAL MOOD LIGHT

    Apply four-sided mood light to enhance the ambient light.

  • SDK-BASED DEVELOPMENT ENVIRONMENT SDK-BASED DEVELOPMENT ENVIRONMENT

    KNX Android SDK’provided by COMMAX provides the same programming environmentas Android OS.

  • SMART BLUE SMART BLUE

    Create luxurious atmosphere with COMMAX smart blue color.

Funciones

· Control inteligente: control de la iluminación / ciego / control de persianas / HVAC
· ECO inteligente: gestión de la energía / de enclavamiento eléctrico con metros (total de apagar las luces)
· Seguridad inteligente: supervisión / control individual habitación / Acceso sistema de control

Dimensiones

Fuente de energia
DC 14V/2A
Tamaño LCD
1020SK: 10.1 pulgadas color amplio LCD
700SK: 7 Pulgadas color amplio LCD
Tipo de montaje
Tipo empotrado
Operacion temp.
0℃~40℃
Cableado
LAN(CAT.5e)
Transmission de datos
TCP/IP, RS 485
OS
Android OS
Memoria
DDR Memoria 256MB
Almacenamiento
512MB Alta velocidad Nand Flash
Panel tactil
Resistente/Panel tactil capacitivo
Resolucion
800×480 or 1024×600 Digital LCD
LAN
Ethernet 100M
Soporte inalambrico
IR Receptor/Zigbee Opcional
Sensor
Interfase de sensor magentico/deteccion de
movimiento/emergencia/gas, etc
Sensor de imagen
1.5M Pixel incorpora C-MOS camara(Opt.)
Dimensiones(mm)
CKN-1020SK: 361(W)×238(H)×22(65)(D)
CKN-700SK: 257(W)×183(H)×22(65)(D)
Instalacion de orificio
1020SK: 270(W)×164(H)
700SK: 209(W)×133(H)
Tamaño de caja(mm)
400(W)×236(H)×100(D)

Instalacion

CAUTIONS FOR INSTALLATION
1. Un rango efectivo de L2 S / W para Pared de Muro  es 100m.
2. Establecer un número de edificio de apartamentos no solaparse con el numero de casas
3. Consulte la proporcion del modelo al hacer una exploración por su cuenta.
4. Sea consciente de dañar la Línea Junta (el poder excesivo conduce a mal funcionamiento).
5. Un poder separado requiere un suministro si hay más de dos sensores magnéticos y móviles aplicados.
6. Altura apropiada es 1450 mm desde el centro de la pantalla LCD supervisar al suelo.
7. Utilice líneas dedicadas.

Diagrama

Cableado

CAUTIONS FOR INSTALLATION
  • Tenga cuidado con la polaridad
  • Energize despues de instalar.
  • Use lineas dedicadas.

Accesorios

ACCESSORY CONTENTS QUANTITY(EA)
Conectores CONN. 2P×300mm
CONN. 3P(3.96)×250mm
CONN. 3P×300mm
CONN. 4P×300mm
CONN. 5P×300mm
CONN. 8P×300mm
2
1
1
1
2
1
Barcket de pared y tornillos de fijacion FHM 4×50 ZnY 4
Tornillos de fijacion PHM 3×6 ZnY 1
